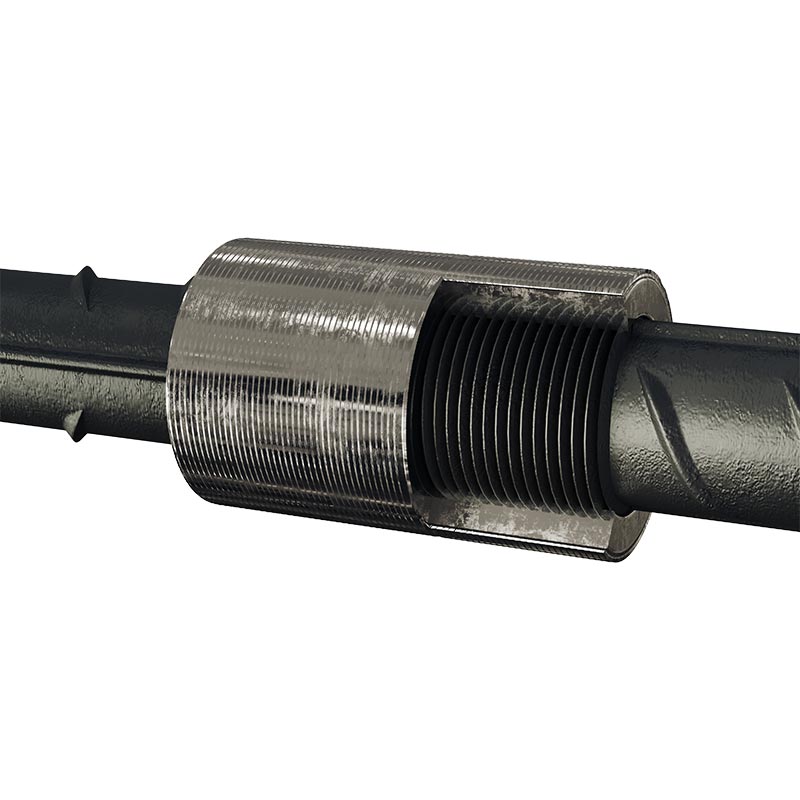

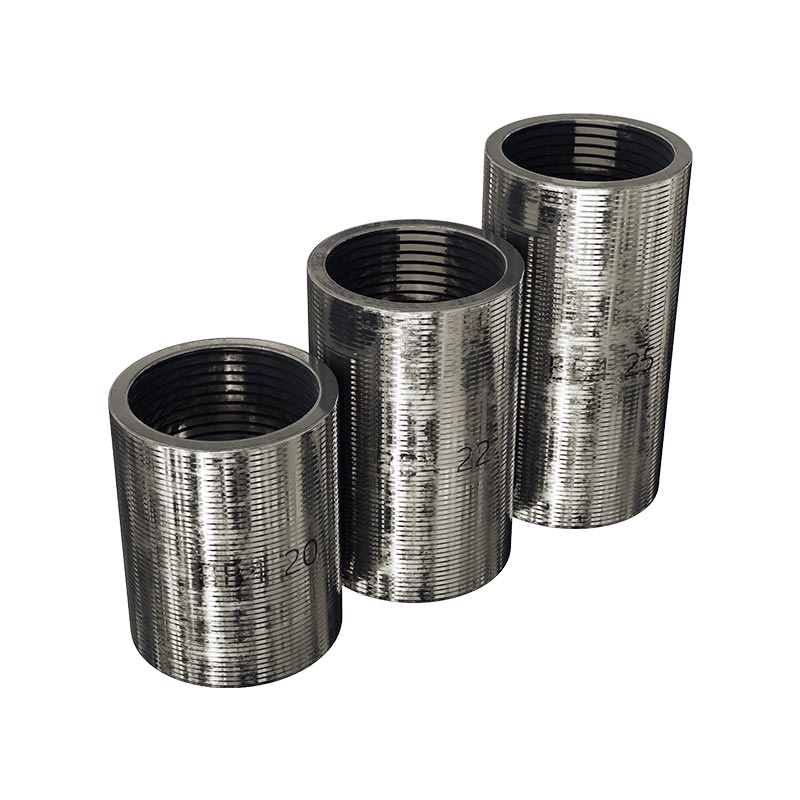

ซ็อกเก็ตบาร์เสริมเกลียวสำหรับอุปกรณ์เครื่องจักรกลการคายน้ำของตะกอน

SINOU เป็นผู้ผลิตเฉพาะของชิ้นส่วนอะไหล่เครื่องจักรกลที่ตรงกันสำหรับอุปกรณ์การคายน้ำของตะกอนสิ่งแวดล้อม อุปกรณ์ปรับแต่งซ็อกเก็ตบาร์เสริมเกลียวสำหรับอุปกรณ์เครื่องจักรกลการคายน้ำของตะกอน

พัฒนาขึ้นโดยกำหนดเป้าหมายไปที่ตะกอนที่มีฤทธิ์กัดกร่อนของกรด-ด่างที่มีความชื้นสูง สภาพแวดล้อมการทำงาน การตัดเฉือนเกลียวภายในและภายนอกอย่างแม่นยำแบบคู่ช่วยเพิ่มความเสถียรในการเชื่อมต่อของแผ่นกรอง การประกอบ ส่วนประกอบไฮดรอลิก และอุปกรณ์ท่อส่งอาหาร เกรดวัตถุดิบเสริมหลายเกรดรวมถึงคาร์บอน เหล็ก, SUS304, SUS316L และโลหะผสมเหล็ก รองรับคุณสมบัติเกลียวแบบกำหนดเอง ความยาว และการป้องกันสนิมบนพื้นผิว จับคู่เครื่องแยกน้ำตะกอนยี่ห้อต่างๆ ซ่อมแซมรูสกรูที่เสียหายและขยายอุปกรณ์ทั้งหมดได้อย่างมีประสิทธิภาพ วงจรการบริการ

รายละเอียดสินค้า

1. รายละเอียดโครงสร้างโดยรวม

(1) โครงสร้างเปล่าแบบบูรณาการทรงกระบอกเต็มมาตรฐาน มีตัวถังหลักสองประเภทให้เลือก: ด้านนอกทรงกลมเรียบ ผนังด้านนอกและหกเหลี่ยมตรงกลางสำหรับหนีบประแจ โครงสร้างกลางหกเหลี่ยมสงวนประแจที่มีประสิทธิภาพ ตำแหน่งหนีบ สะดวกสำหรับการติดตั้งแบบควบคุมแรงบิดบนโครงกดตัวกรองโดยไม่ต้องเลื่อนระหว่าง กระชับ; ชนิดกลมเรียบเหมาะกับการติดตั้งในพื้นที่จำกัดภายในเปลือกเครื่องแยกน้ำขนาดกะทัดรัด

(2) การตัดเฉือนแบบเกลียวเต็มรูปแบบภายใน - ภายนอกแบบสองชั้นการออกแบบกลวงผ่านรูที่วิ่งผ่าน ตัวซ็อกเก็ตทั้งหมด เกลียวนอกล็อคเข้ากับรูยึดฐานอุปกรณ์ เกลียวในตรงกับการเชื่อมต่อมาตรฐาน สายฟ้า; ความหนาของผนังสม่ำเสมอตั้งแต่ 3 มม. ~ 12 มม. ตามข้อกำหนด ไม่มีส่วนที่อ่อนแอของผนังบางเพื่อหลีกเลี่ยงการแตกร้าว ภายใต้แรงสั่นสะเทือนในระยะยาว

(3) การออกแบบการเปลี่ยนการลบมุมที่ปลายทั้งสองของการเปิดเกลียวด้านในและด้านนอก การลบมุมไกด์ 30° จะขจัดความคม เสี้ยนป้องกันรอยขีดข่วนของฟันเกลียวได้อย่างมีประสิทธิภาพระหว่างการติดตั้งแบบสกรูและหลีกเลี่ยงการยุบตัวของฟันเกลียว เกิดจากการบังคับรวมตัวในสถานที่

2. รายละเอียดการกลึงเกลียวที่แม่นยำ

(1) เกลียวด้านในและด้านนอกทั้งหมดใช้การขึ้นรูปเกลียวอัตโนมัติเต็มรูปแบบ CNC เพียงครั้งเดียว ควบคุมความทนทานของเกลียว ที่เกรดความแม่นยำ 4H / 4g ~ 6H / 6g ข้อผิดพลาดของสนาม ≤ ± 0.02 มม. เข้ากันได้กับเมตริก, NPT, BSP สามเธรดหลัก มาตรฐาน (ขนาด M6 ถึง M36 ทั่วไป มีเกลียวนิ้วแบบไม่กำหนดเอง)

(2) โปรไฟล์ฟันป้องกันการสั่นสะเทือนที่ปรับให้เหมาะสมซึ่งปรับแต่งเป็นพิเศษสำหรับการสั่นสะเทือนความถี่สูงของการคายน้ำของตะกอน สภาพการทำงาน: การเปลี่ยนส่วนโค้งระหว่างรากฟันแบบเกลียวและด้านบนของฟันจะเพิ่มพื้นที่กัดด้วยสลักเกลียวอย่างมีประสิทธิภาพ ป้องกันการลื่นไถลของด้ายและฟันลอกภายใต้การสั่นสะเทือนสลับกันในระยะยาวของปั๊มป้อนและตัวกรอง ไฮดรอลิกเริ่มหยุดบ่อยครั้ง

(3) ด้ายด้านในรูด้านในขัดละเอียดดีลบเสี้ยนด้วยกล้องจุลทรรศน์หลังจากการประมวลผลด้าย หลีกเลี่ยงตะกอนละเอียด อนุภาคที่เข้าไปในช่องว่างของเกลียวทำให้เกิดการเกาะติดและการถอดแยกชิ้นส่วนล้มเหลวในภายหลังภายใต้สภาพแวดล้อมที่กระเด็นของตะกอนชื้น

3. รายละเอียดวัตถุดิบเปียกแบบเกรด

4. รายละเอียดการรักษาพื้นผิวป้องกันการกัดกร่อนแบบหลายตัวเลือก

(1) การชุบสังกะสีแบบจุ่มร้อน (สำหรับเหล็กกล้าคาร์บอน): ความหนาของชั้นสังกะสี ≥85μm ครอบคลุมผนังด้านนอกและฟันเกลียวทั้งหมด พื้นผิว ผ่านการทดสอบสเปรย์เกลือเป็นกลาง 72 ชม. โดยไม่มีจุดสนิม ปิดกั้นความชื้นและการกัดกร่อนของเกลือเล็กน้อยจากตะกอน สาด

(2) การดองแบบทู่ + การขัดกระจก (สำหรับ SUS304): ขจัดความเครียดจากการตัดเฉือนพื้นผิวและช่องว่างโลหะขนาดเล็ก ลดการยึดเกาะของสารอินทรีย์ของตะกอนบนพื้นผิวด้านนอก ปรับสภาพแวดล้อมการกระเด็นของตะกอนชื้นเป็นระยะๆ การประชุมเชิงปฏิบัติการ

(3) ชุบนิกเกิล + สีซีลป้องกันสนิม (สำหรับ SUS316L): ชั้นป้องกันการกัดกร่อนแบบคอมโพสิตสองชั้น ปิดโดยรวม แยกจากการกระเด็นของของเหลวเคมีที่เป็นกรด/ด่างถึง 500 ชม. มาตรฐานการป้องกันการกัดกร่อนของสเปรย์เกลือสำหรับความรุนแรง สภาพการทำงานของกากตะกอนเคมี

ตัวเลือกการเคลือบป้องกันการยึดติดแบบแห้ง: จาระบีป้องกันการติดอุณหภูมิสูงพิเศษเคลือบล่วงหน้าบนเกลียวด้านในสำหรับ อุปกรณ์ตะกอนร้อนที่อุณหภูมิสูงของลูกค้า หลีกเลี่ยงการผูกเกลียวหลังจากการทำงานในระยะยาว

บทนำฟังก์ชั่นหลัก

1.หลักการเปลี่ยนเธรดและการเชื่อมต่อ

โครงสร้างเกลียวภายในและภายนอกสองชั้น: เกลียวภายนอกล็อคเข้ากับรูสกรูฐานอุปกรณ์ภายใน ด้ายตรงกับสลักเกลียวรองรับ ตระหนักถึงการแปลงขนาดเกลียวที่แตกต่างกันระหว่างอุปกรณ์และฐานอุปกรณ์โดยไม่ต้อง การปรับเปลี่ยนโครงสร้างการหล่ออุปกรณ์หลัก

2.กลไกการซ่อมแซมด้ายที่เสียหาย

สำหรับสลิปดั้งเดิม รูสกรูที่เป็นสนิมและหลุดบนตัวกรอง/ฐานปั๊ม ให้ติดตั้งซ็อกเก็ตเกลียวที่ตรงกัน สร้างด้ายภายในมาตรฐานที่ผ่านการรับรองขึ้นใหม่ ละทิ้งการเปลี่ยนการหล่อทั้งหมดที่มีราคาแพง และประหยัดค่าบำรุงรักษา

3.ลอจิกเสริมแรงป้องกันการสั่นสะเทือน

พื้นที่สัมผัสที่เพิ่มขึ้นระหว่างซ็อกเก็ตและรูฐานจะกระจายความเค้นในการยึดโบลต์ และบัฟเฟอร์เป็นระยะอย่างมีประสิทธิภาพ การสั่นสะเทือนจากปั๊มกากตะกอนและตัวกรองกดไฮดรอลิกบีบเพื่อป้องกันความเสียหายของเกลียวรองในระยะยาว การดำเนินงานอย่างต่อเนื่อง

4. ฟังก์ชั่นป้องกันการกัดกร่อนแบบแยกกลาง

ผนังโลหะซ็อกเก็ตหนาแน่นแยกความชื้นของตะกอน กรดและด่างที่กระเซ็นจากการกัดเซาะโดยตรงของฐานอุปกรณ์ ด้ายภายในชะลอการกัดกร่อนของโลหะฐานและยืดอายุการใช้งานของอุปกรณ์

ข้อควรระวังในการใช้งาน

1.การเตรียมการติดตั้งล่วงหน้า

ทำความสะอาดกากตะกอน เศษสนิม และเสี้ยนโลหะที่สึกหรอภายในรูยึดให้เรียบร้อยก่อนการติดตั้ง หลีกเลี่ยง อนุภาคแปลกปลอมติดอยู่ระหว่างซ็อกเก็ตและฐานทำให้การยึดเกลียวไม่สมบูรณ์และการขันหลวม

2.ข้อกำหนดการติดตั้ง

ซ็อกเก็ตบาร์เสริมเกลียวสำหรับอุปกรณ์การคายน้ำของตะกอนอุปกรณ์เครื่องจักรกลในแนวตั้งเข้าไปในรูด้วยประแจแรงบิด ควบคุมแรงบิดในการขันให้แน่นตามข้อกำหนดของวัสดุ การขันแน่นเกินไปทำให้รูฐานร้าวไม่เพียงพอ แรงบิดทำให้เกิดการคลายหลังการทำงานภายใต้การสั่นสะเทือน

3. การตรวจสอบการทำงานรายวัน

ตรวจสอบสถานะการยึดของช่องตำแหน่งกุญแจ (แคลมป์แผ่นกรอง หน้าแปลนปั๊ม) ทุก 15 วัน เพื่อหาตะกอนขนาดใหญ่ สายการผลิตการคายน้ำ เปลี่ยนซ็อกเก็ตที่ผิดรูปหรือสึกกร่อนทันเวลาเมื่อพบการหลวมผิดปกติ

4. การบำรุงรักษาสภาพแวดล้อมการกัดกร่อนแบบพิเศษ

สำหรับโรงงานเคมีกรด/ตะกอนอัลคาไล ให้เคลือบสารหล่อลื่นป้องกันการยึดติดบนเกลียวด้านในที่โผล่ออกมาเป็นประจำทุกเดือน หลีกเลี่ยงการตกผลึกของตะกอนที่เกาะติดด้ายและการปิดกั้นการแยกชิ้นส่วน

5.การป้องกันการปิดเครื่องในระยะยาว

เคลือบจาระบีป้องกันสนิมบนเกลียวปลอกที่โผล่ออกมาทั้งหมด หากอุปกรณ์หยุดทำงานเกิน 30 วัน ให้ห่อชิ้นส่วนประกอบกุญแจด้วย พลาสติกกันน้ำป้องกันสนิมความชื้นในช่วงที่ไม่ได้ใช้งาน

การเปรียบเทียบผลิตภัณฑ์กับคู่แข่ง

การจับคู่อุปกรณ์สนับสนุน

1. อุปกรณ์จับคู่หลัก: เครื่องกรองเมมเบรน

ใช้สำหรับประกอบหนีบแผ่นกรอง, ซ่อมแซมด้ายยึดผ้ากรองรูฟีด, เปลี่ยนต้นฉบับที่เสียหาย อุปกรณ์เกลียวเพื่อรักษาเสถียรภาพของผลการหนีบผ้ากรองและลดการรั่วไหลของตัวกรองจากช่องป้อน

2. ปั๊มป้อนตะกอนความถี่ตัวแปร

จับคู่ฐานสลักเกลียวเชื่อมต่อหน้าแปลนปั๊ม, รูสกรูที่นั่งแบริ่ง; ซ่อมแซมการเสียดสีด้ายที่เกิดจากทรายในระยะยาว กากตะกอนลำเลียงการสั่นสะเทือนป้องกันการรั่วไหลของตัวปั๊มหลวม

3.เครื่องแยกน้ำตะกอนชนิดสายพาน

ติดตั้งบนฐานปรับความตึงลูกกลิ้งและข้อต่อยึดมีดโกน แก้ปัญหาการกัดกร่อนของเกลียวที่เกิดจากการคลายตัวอย่างต่อเนื่อง ตะกอนน้ำกระเด็นให้ลูกกลิ้งแยกน้ำทำงานได้อย่างมั่นคง

4. อุปกรณ์การจ่ายสารตกตะกอนอัตโนมัติ

ใช้สำหรับเชื่อมต่อท่อจ่ายยาและการเปลี่ยนเกลียวฐานคงที่ของตู้ หลีกเลี่ยงการรั่วไหลของข้อต่อท่อที่เกิดจาก ด้ายหลวมภายใต้การกัดกร่อนของของเหลวที่ฉีด

5. ชิ้นส่วนอะไหล่เสริม: สลักเกลียวมาตรฐานที่ตรงกันและจาระบีป้องกันการยึด

จัดหาสลักเกลียวมาตรฐานที่เข้ากันกับขนาดเกลียวที่สอดคล้องกันและสารหล่อลื่นป้องกันการยึดเกาะแบบพิเศษที่ทนต่อตะกอน อุปกรณ์เสริมสำหรับการจัดซื้อแบบครบวงจรของลูกค้า

การเปรียบเทียบผลก่อนและหลังการติดตั้ง

1.เปลี่ยนความถี่ในการบำรุงรักษาอุปกรณ์

● ก่อน: ด้ายฐานเดิมลื่นและเป็นสนิมได้ง่าย ต้องเปลี่ยนข้อต่อ 2~3 ครั้งต่อเดือน บ่อยครั้ง หยุดการผลิตเพื่อซ่อมบำรุง

● หลัง: ติดตั้งซ็อกเก็ตเกลียวแบบกำหนดเองที่ป้องกันการกัดกร่อน วงจรการเปลี่ยนจะขยายออกไปเป็น 8~12 เดือน ลดอุปกรณ์ เวลาหยุดทำงานมากกว่า 70%

2. ประหยัดต้นทุนอะไหล่

● ก่อน: การเปลี่ยนการหล่อฐานทั้งหมดบ่อยครั้งทำให้มีค่าใช้จ่ายอะไหล่สูงทุกไตรมาส

● หลัง: การซ่อมแซมซ็อกเก็ตราคาประหยัดแทนการเปลี่ยนฐาน ลดต้นทุนอะไหล่ที่เกี่ยวข้องลง 55%~72% ต่อปี

3.เสถียรภาพการทำงานของอุปกรณ์

● ก่อน: เกลียวหลวมทำให้เกิดการเลื่อนข้อต่อ การรั่วไหลของตัวกรอง และการสั่นของปั๊มที่ผิดปกติ ตะกอนที่ไม่เสถียร ผลการแยกน้ำ

● หลัง: การต่อเกลียวแน่นจะช่วยลดอัตราการรั่วไหล เครื่องกรองและเครื่องแยกน้ำทำงานอย่างต่อเนื่อง คราบตะกอน ความชื้นคงอยู่ในช่วงที่ออกแบบไว้

4.ค่าแรงบำรุงรักษาภาคสนาม

● ก่อน: ช่างเทคนิคใช้เวลาทำงานมากมายในการซ่อมแซมเกลียวและเปลี่ยนข้อต่อซ้ำๆ ทุกสัปดาห์

● หลัง: การติดตั้งซ็อกเก็ตครั้งเดียวเพื่อการใช้งานที่มั่นคงในระยะยาว ลดภาระงานบำรุงรักษารายวันลงอย่างเห็นได้ชัด
